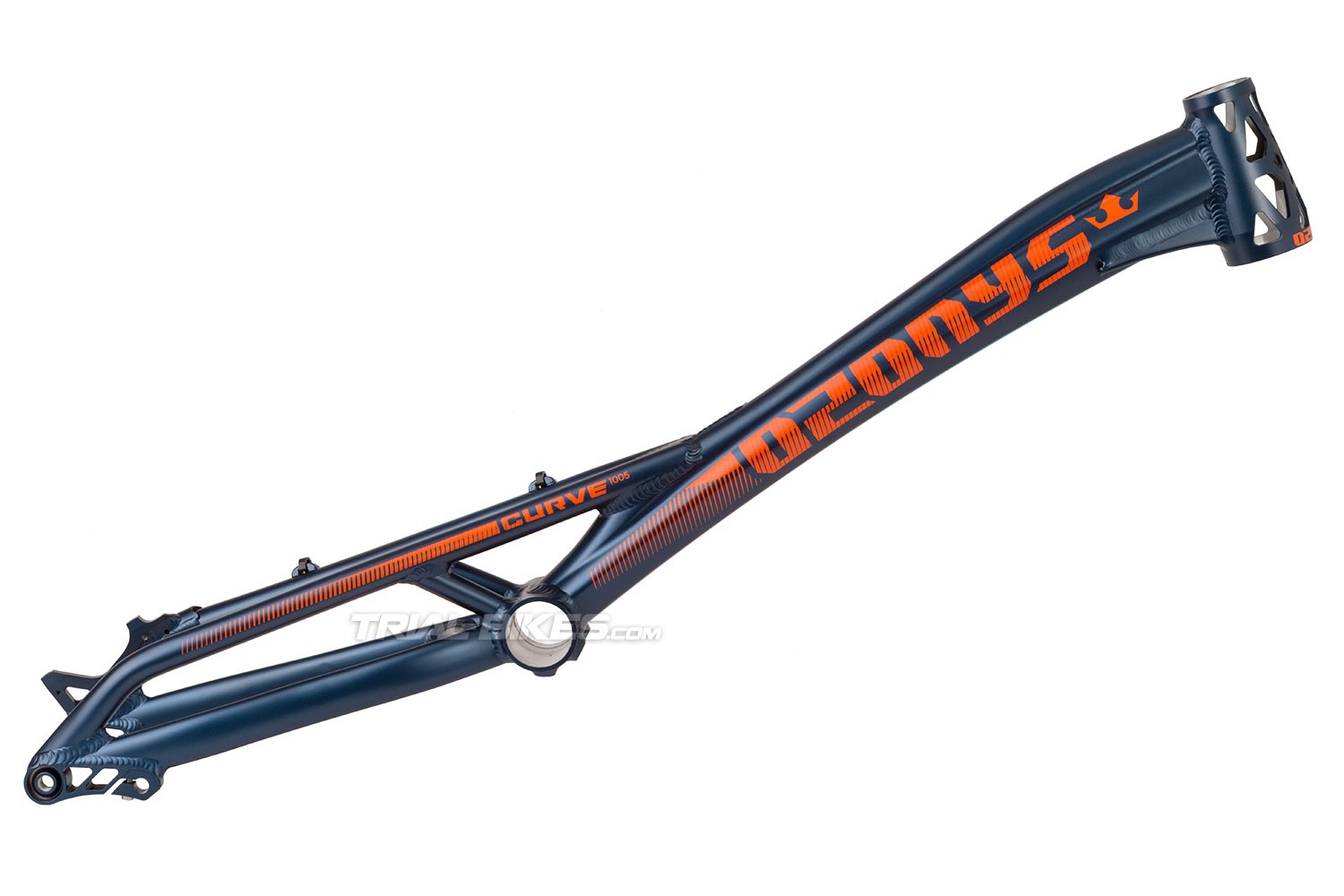

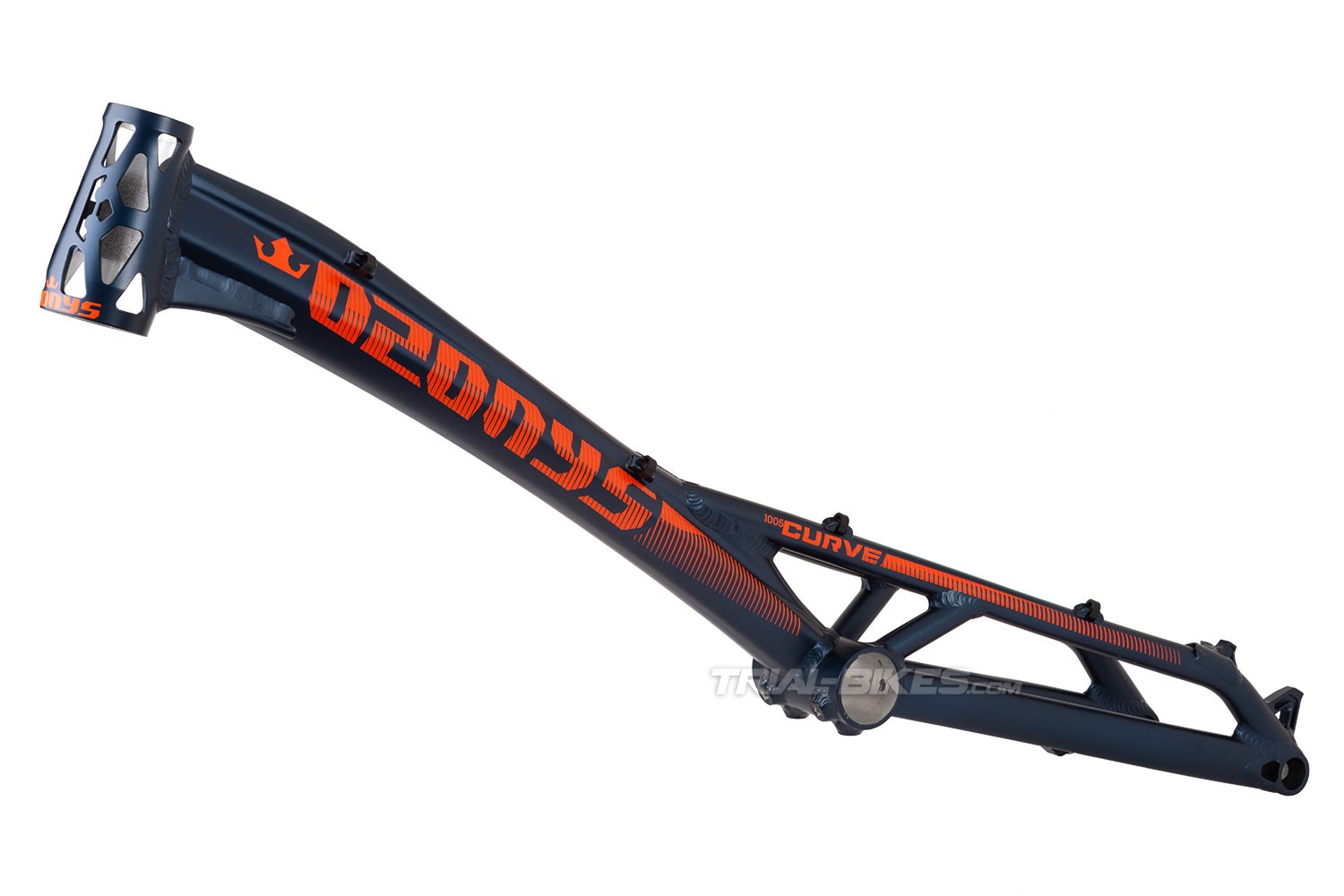

Cuadro Ozonys Curve 20" 2024

Cuadro Ozonys Curve 20" 2024

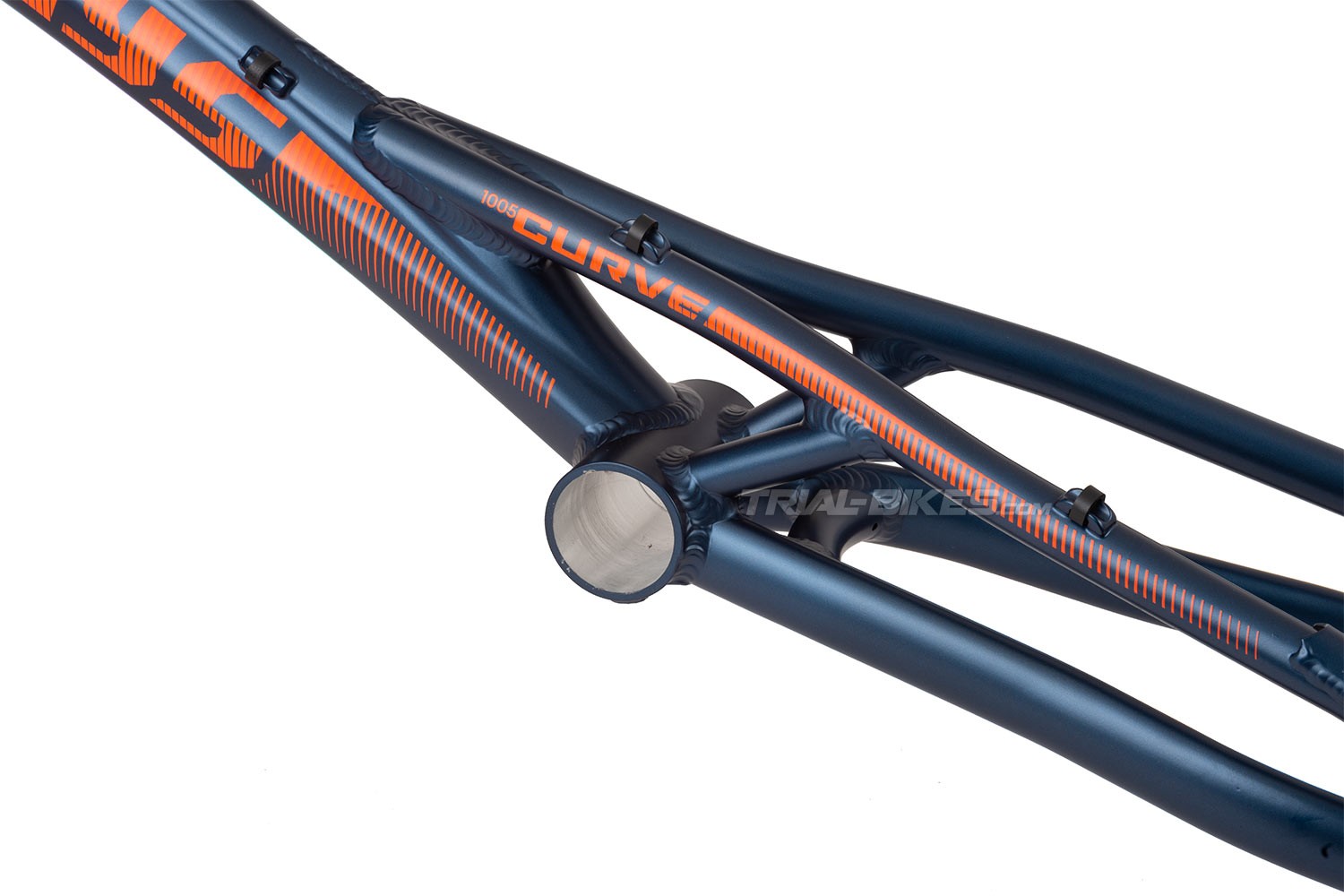

El Ozonys Curve 20” 2024 se presenta con mejoras significativas, destacando su mayor fiabilidad y dinamismo. Las novedades incluyen un rediseño del tubo hidroformado y la incorporación del pedalier WAW AS30.

Las 7 Claves de Compatibilidad
A continuación puedes encontrar los principales detalles a considerar para montar este cuadro:

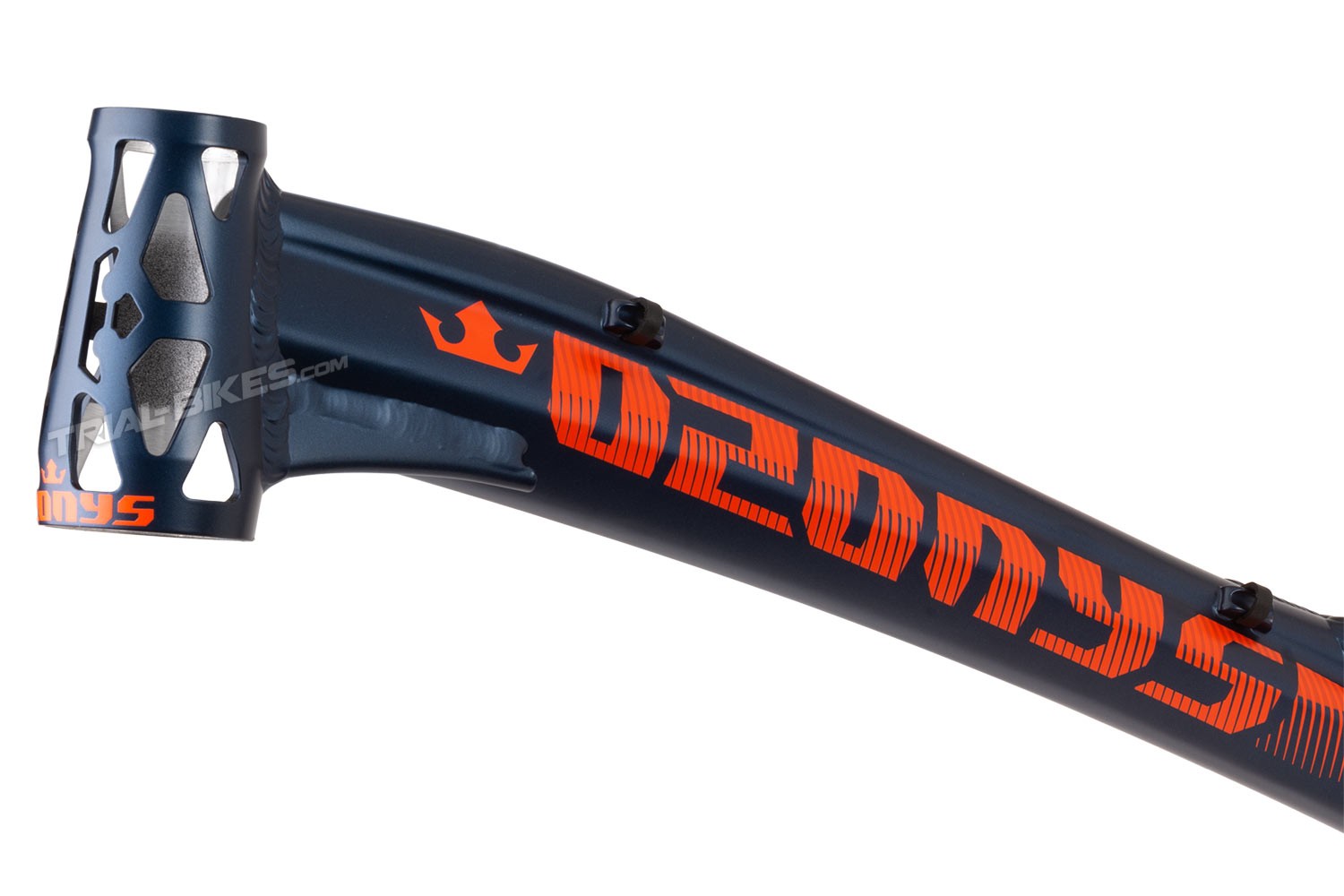

- 1) Dirección. Este cuadro utiliza una dirección semi-integrada de diseño cónico (tapered) 1 1/8’’ - 1,5’’, como la Crewkerz waw, Clean X2…

- 2) Placa protectora. Este cuadro incorpora soportes para mini-placa protectora de 4 tornillos en el tubo de pedalier. Es compatible con la Placa protectora de piñón Crewkerz y Clean Strong Es compatible con la Placa protectora de piñón Crewkerz y Clean Strong (usando tornillos de 16 mm de longitud máxima).

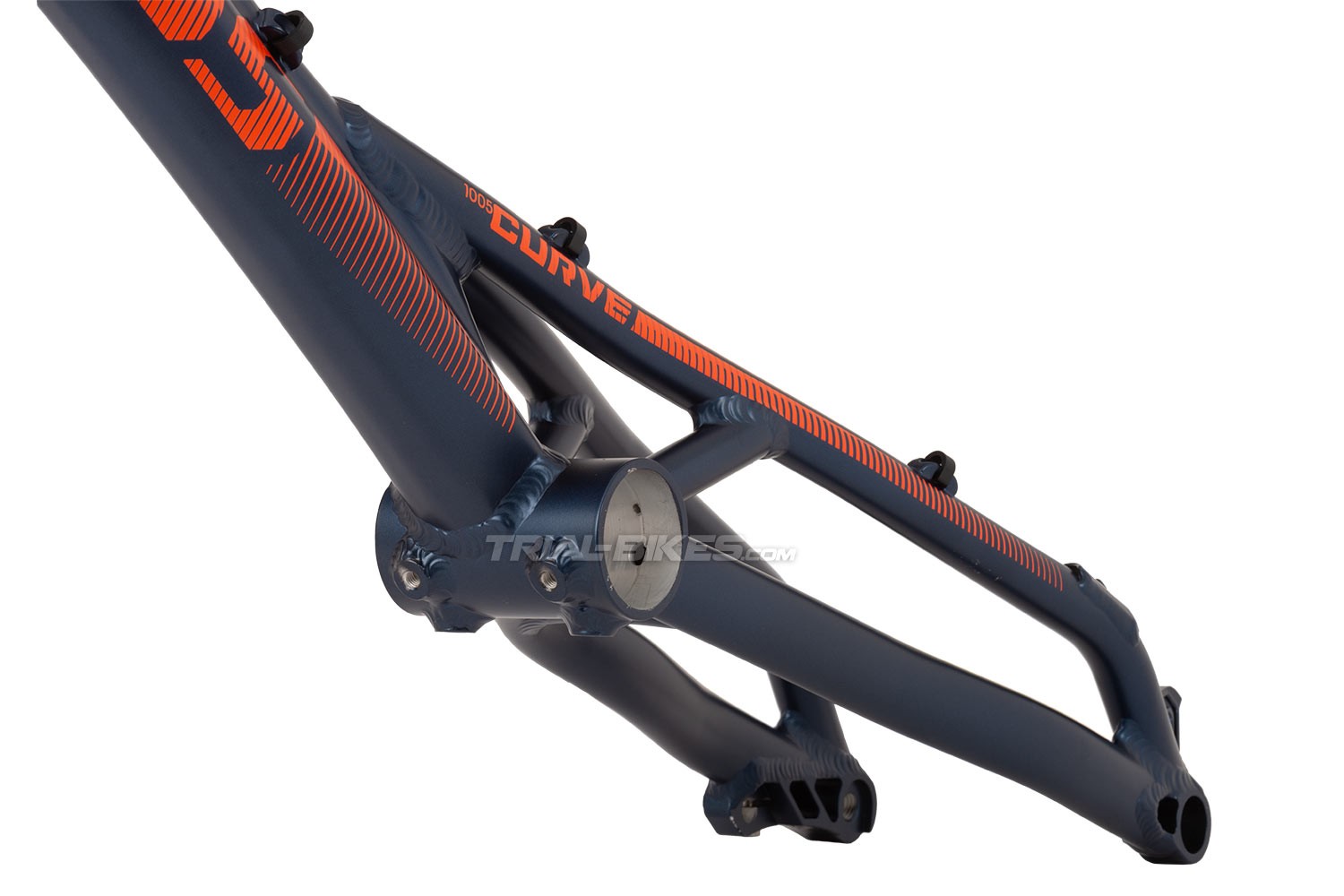

- 3) Eje pedalier. Compatible con ejes de pedalier tipo AS30 de 91 mm de anchura, como el Crewkerz o Clean Press Fit 3P.

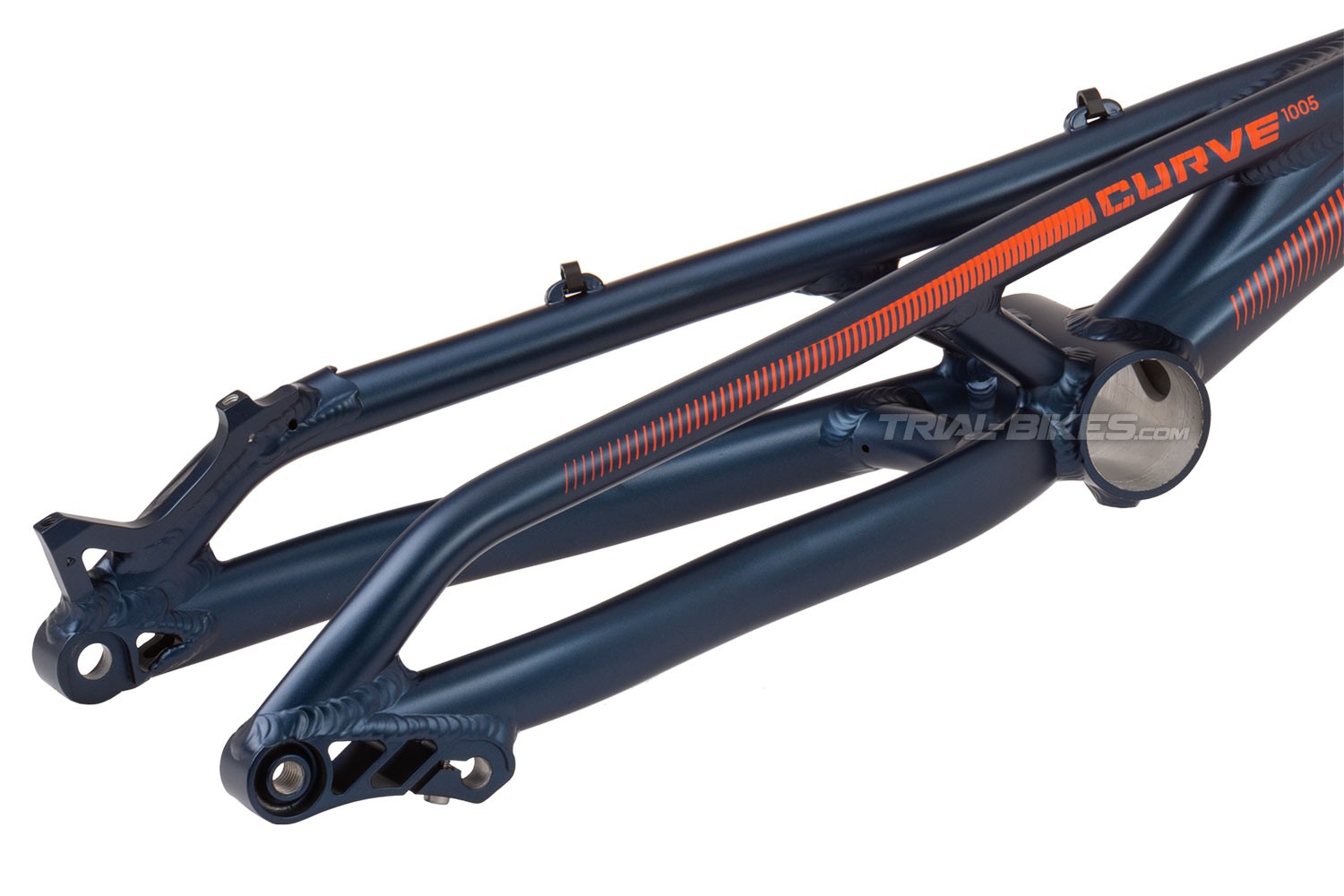

- 4) Freno trasero. Este cuadro incorpora soportes para freno de disco de tipo Post Mount, por lo que debe utilizarse un freno de disco trasero de este tipo. Las pinzas de freno Post Mount son aquellas que apoyan verticalmente sobre el soporte, en lugar de lateralmente (como es el caso de las pinzas IS).

- 5) Tensor de cadena. Este cuadro requiere un tensor de cadena de doble roldana crewkerz, clean…, por lo que no es necesario utilizar excéntricas ni otros tensores de otro tipo.

- 6) Buje trasero. Debe instalarse un buje con eje pasante de 12 mm de diámetro y espaciado total entre punteras de 135 mm (como crewkerz). En caso de querer instalar un buje de 129 mm de espaciado, se le deben añadir espaciadores de 3 mm de ancho a cada lado del buje, para dar el total de 135 mm.
Además, como este cuadro tiene soportes para freno de disco únicamente, es importante que tu buje trasero cuente con soportes para el disco de freno.

- 7) Horquilla. Como el tubo de dirección de este cuadro es cónico (“tapered”), de diámetro superior 1 1/8” e inferior 1,5”, es compatible con horquillas cónicas (“tapered”) de 1 1/8” – 1,5”. Si se desea utilizar una horquilla estándar de diámetro 1 1/8”, puede instalarse un anillo adaptador para la cazoleta inferior, disponible en nuestro catálogo aquí.

El tubo de dirección de tu horquilla debe ser suficientemente largo como para quedar al menos 2 mm por encima del tornillo superior de la base de la potencia.
Para garantizar esto, debes sumar la longitud del tubo de dirección del cuadro (en este caso, 125 mm), con la parte de las cazoletas que sobresale del tubo de dirección, con los espaciadores de dirección (en el caso de usarlos) y/o tapas guardapolvo que se sitúen bajo la potencia, y también con la altura de la base de la potencia que desees utilizar. Una vez hechos estos cálculos, podrás comprobar si tu horquilla es suficientemente larga como para quedar 2 mm por encima del tornillo superior de la base de la potencia.


Medidas (con una horquilla de 370 mm x 35º)
- Anchura de vainas: 135 mm.
- Caja de pedalier: 91 mm.
- Tubo de dirección: 120 mm, diseño cónico 1 1/8” a 1,5”.

- Distancia entre ejes: 1005 mm (1010 mm con una horquilla Clean o Comas).
- Parte trasera: 350 mm.
- Altura pedalier: +85 mm.
- Ángulo dirección: 71.5º.

Acabados
- Color azul marino con gráficos Ozonys en naranja.

Peso
- 1.680 kg, verificado por TrialBikes!

Información adicional
Este cuadro tiene una garantía de 1 año que cubre defectos de fabricación y materiales. Los daños causados por cualquier tipo de uso inadecuado o golpes contra los obstáculos anularán totalmente la cobertura de la garantía.

Si tienes alguna duda, por favor contáctanos en info@trial-bikes.com.
