Cuadro Crewkerz Jealousy Ultimate 20" 2024

Cuadro Crewkerz Jealousy Ultimate 20" 2024

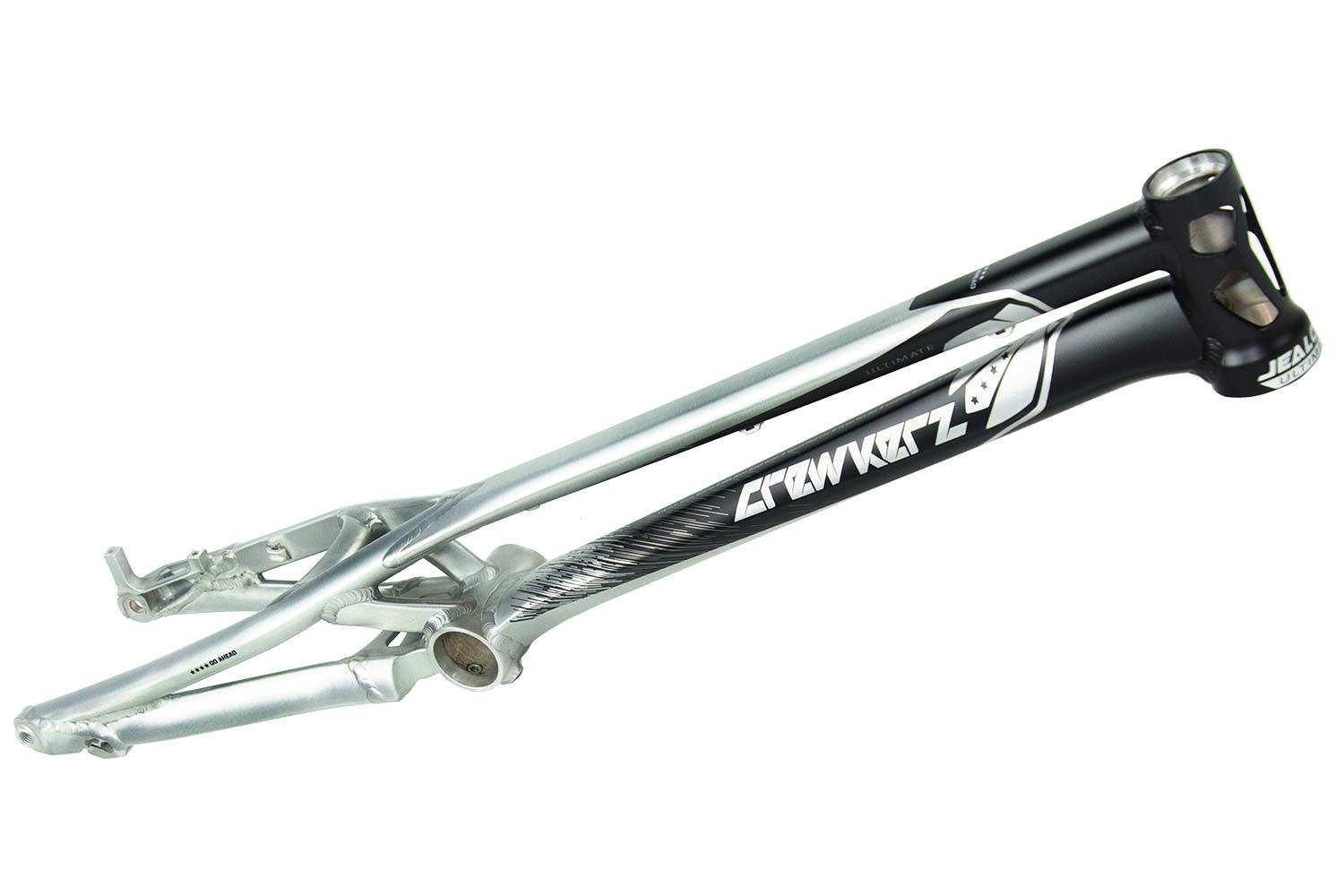

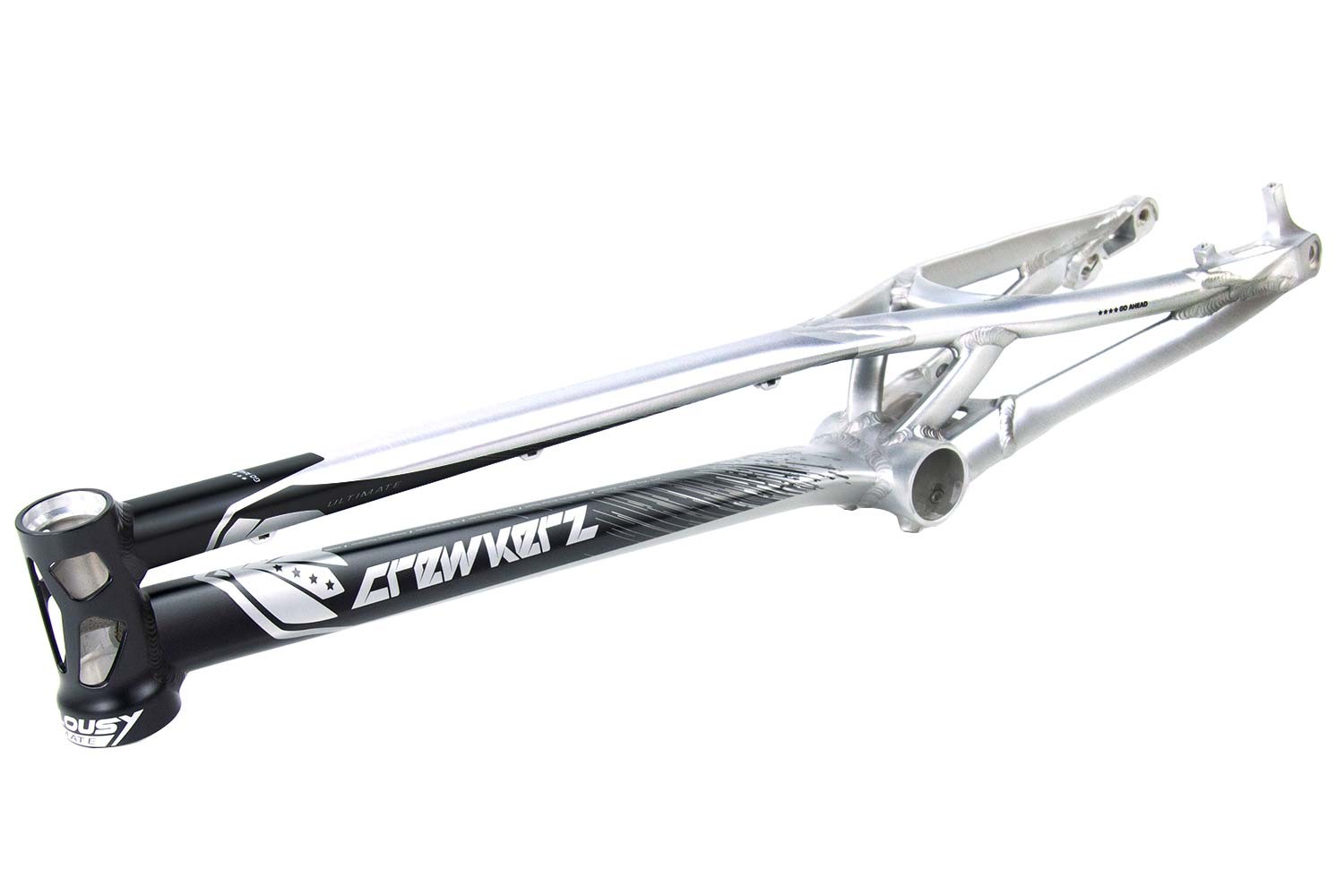

Cuadro de trial Crewkerz Jealousy Ultimate 20” de alta gama. ¡Se trata del cuadro de trial pionero en introducir el eje trasero pasante, además de utilizar la última tecnología para el diseño de los tubos y refuerzos: se trata del cuadro de trial de aluminio más estudiado del mundo!

- Cuadro de trial Crewkerz Jealousy 20” 2024, desarrollado con la tecnología más avanzada en la actualidad.
- Diseño 100% exclusivo, en el que cada tubo y refuerzo cumple una función específicamente optimizada para el trial en bici.
- Este cuadro es pionero en introducir el eje trasero pasante, un salto tecnológico que facilita el montaje de la rueda y rigidiza toda la parte trasera del cuadro.

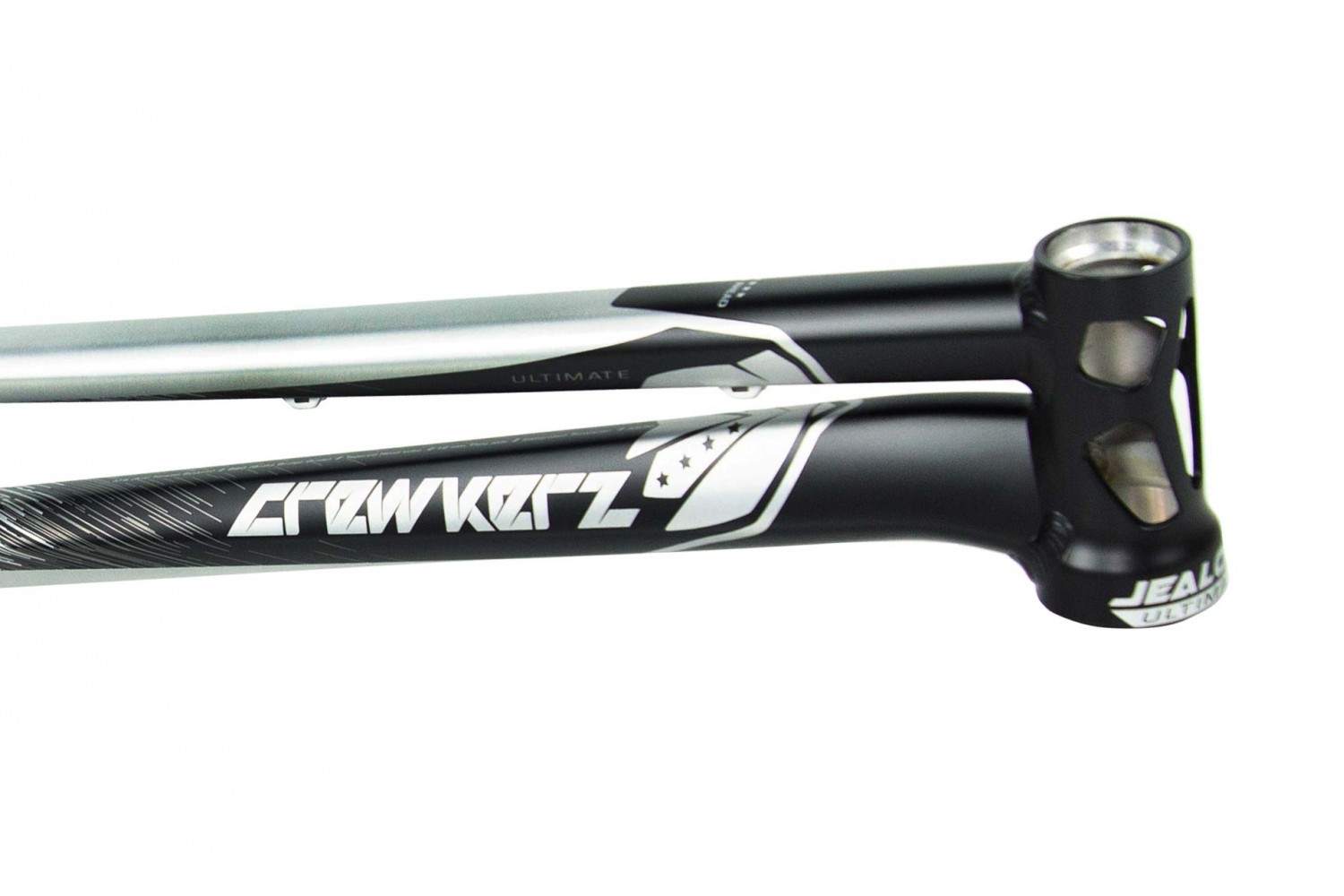

- Tubo de dirección cónico 1 1/8” a 1.5”, de 120 mm de longitud, con varias ventanas que eliminan el material innecesario.
- Los tubos principales tienen curvaturas y espesores variables en toda su longitud, para conseguir el mejor compromiso entre mínimo peso y máxima resistencia.

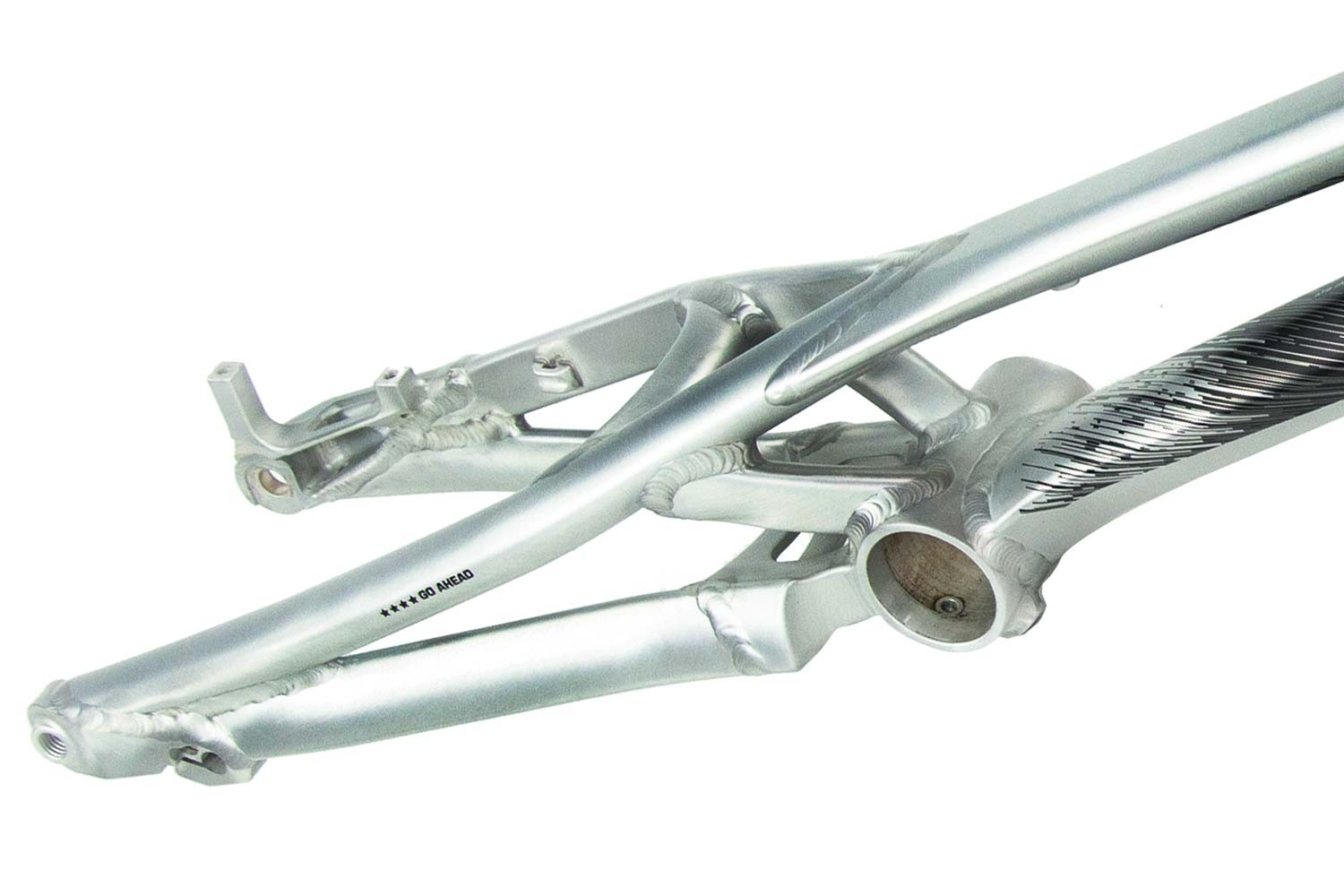

- Diseño bi-tubo de los tubos de asiento sobre el pedalier, en forma triangular: la configuración más rígida posible.
- El tubo de asiento izquierdo tiene una guía para latiguillo con su propio tornillo.
- El tubo de pedalier es compatible con sistemas tipo Press Fit, y está soldado al tubo principal de forma asimétrica para optimizar la rigidez en la pedalada.
- Además, se integra en una sola pieza junto con un gran refuerzo de unión con las vainas, evitando la aparición de fisuras en esta zona crítica.
- Las vainas superiores están reforzadas con un tubo que las une entre sí y a los tubos de asiento, lo que permite multiplicar la rigidez de la zona central.
- Su diseño contorneado optimiza la rigidez y aporta espacio más que suficiente para el neumático.
- La puntera derecha está mecanizada en una pieza de grandes dimensiones, que cuenta con el soporte para tensor de cadena de doble roldana Crewkerz, Clean u otro con las mismas dimensiones (tensor de cadena no incluido).
- Ambas punteras son cerradas, espaciadas a 135 mm, y están diseñadas solo para eje trasero pasante de 12 mm de diámetro.
- Disponible en 2 versiones: 970 mm para riders de hasta 1,60 m y 1005 mm para riders de más de 1,60 m.

Las 7 Claves de Compatibilidad
A continuación puedes encontrar los principales detalles a considerar para montar este cuadro:

- 1) Dirección. Compatible con horquillas cónicas (“tapered”) de 1 1/8” – 1.5”. Si se desea utilizar una horquilla de 1 1/8”, debe instalarse un anillo adaptador para la cazoleta inferior, disponible en nuestro catálogo.

- 2) Placa protectora. Este cuadro es compatible exclusivamente con la Placa protectora de piñón Crewkerz.

- 3) Eje pedalier. Compatible con ejes de pedalier tipo AS30, como el Crewkerz o Clean Press Fit 3P.

- 4) Freno trasero. Debe instalarse un freno de disco, tipo Post Mount.

- 5) Tensor de cadena. Debe utilizarse un tensor de cadena de doble roldana Crewkerz, Clean o uno de idénticas dimensiones.

- 6) Buje trasero. Debe instalarse un buje con eje pasante de 12 mm de diámetro y espaciado total entre punteras de 135 mm. En caso de querer instalar un buje de 129 mm de espaciado, se le deben añadir espaciadores de 3 mm de ancho a cada lado del buje, para dar el total de 135 mm.
Además, como este cuadro tiene soportes para freno de disco únicamente, es importante que tu buje trasero cuente con soportes para el disco de freno.

- 7) Horquilla. El tubo de dirección de tu horquilla debe ser suficientemente largo como para quedar al menos 2 mm por encima del tornillo superior de la base de la potencia.
Para garantizar esto, debes sumar la longitud del tubo de dirección del cuadro (en este caso, 120 mm), con los espaciadores de dirección (en el caso de usarlos) y/o tapas guardapolvo que se sitúen bajo la potencia, y también con la altura de la base de la potencia que desees utilizar. Una vez hechos estos cálculos, podrás comprobar si tu horquilla es suficientemente larga como para quedar 2 mm por encima del tornillo superior de la base de la potencia.

Geometrías (con una horquilla de 370 mm x 35º)
- Distancia entre ejes: 970 mm o 1005 mm.
- Parte trasera: 350 mm.
- Altura pedalier: 71.5º.
- Ángulo dirección: +85 mm.

Color
- Negro y plata, con gráficos Crewkerz Jealousy en color plata.

Peso
- 1.735 kg (versión 1005 mm).

Información adicional
Este cuadro tiene una garantía de 1 año que cubre defectos de fabricación y materiales. Los daños causados por cualquier tipo de uso inadecuado o golpes contra los obstáculos anularán totalmente la cobertura de la garantía.
