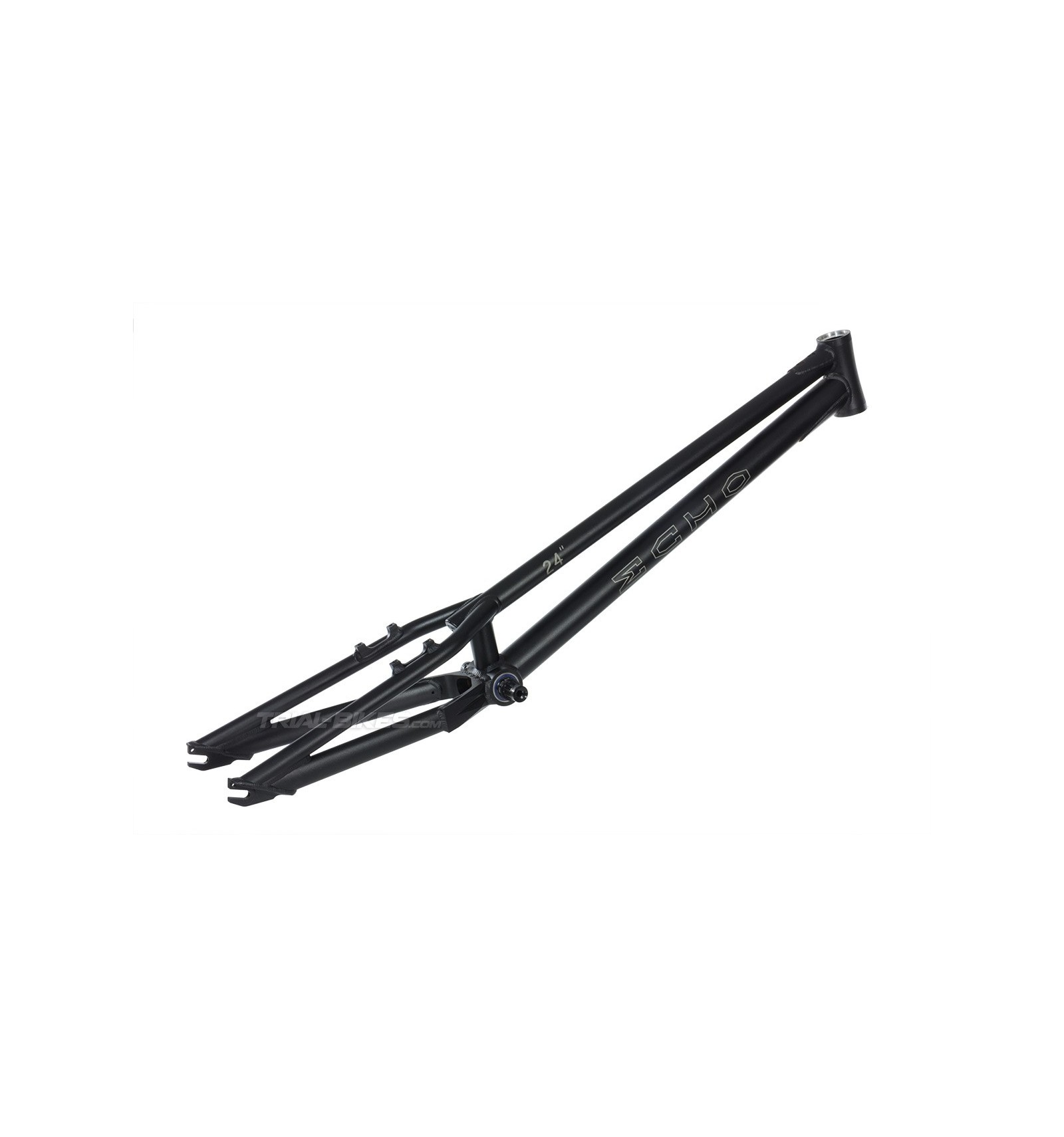

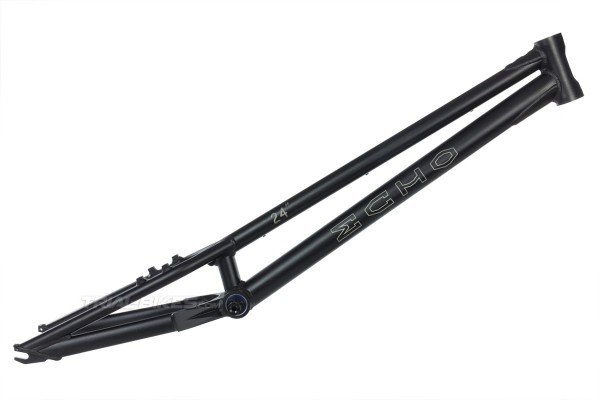

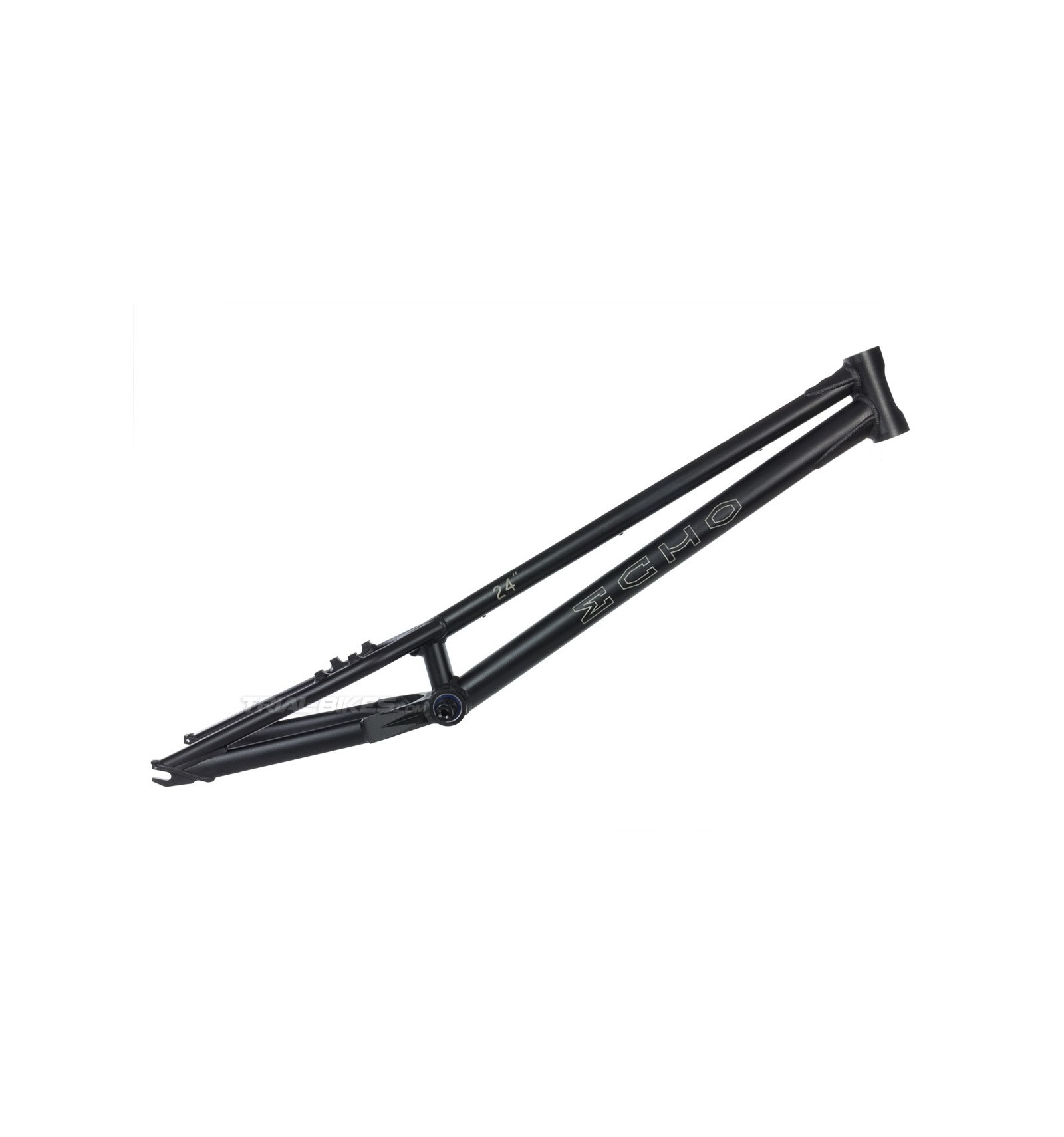

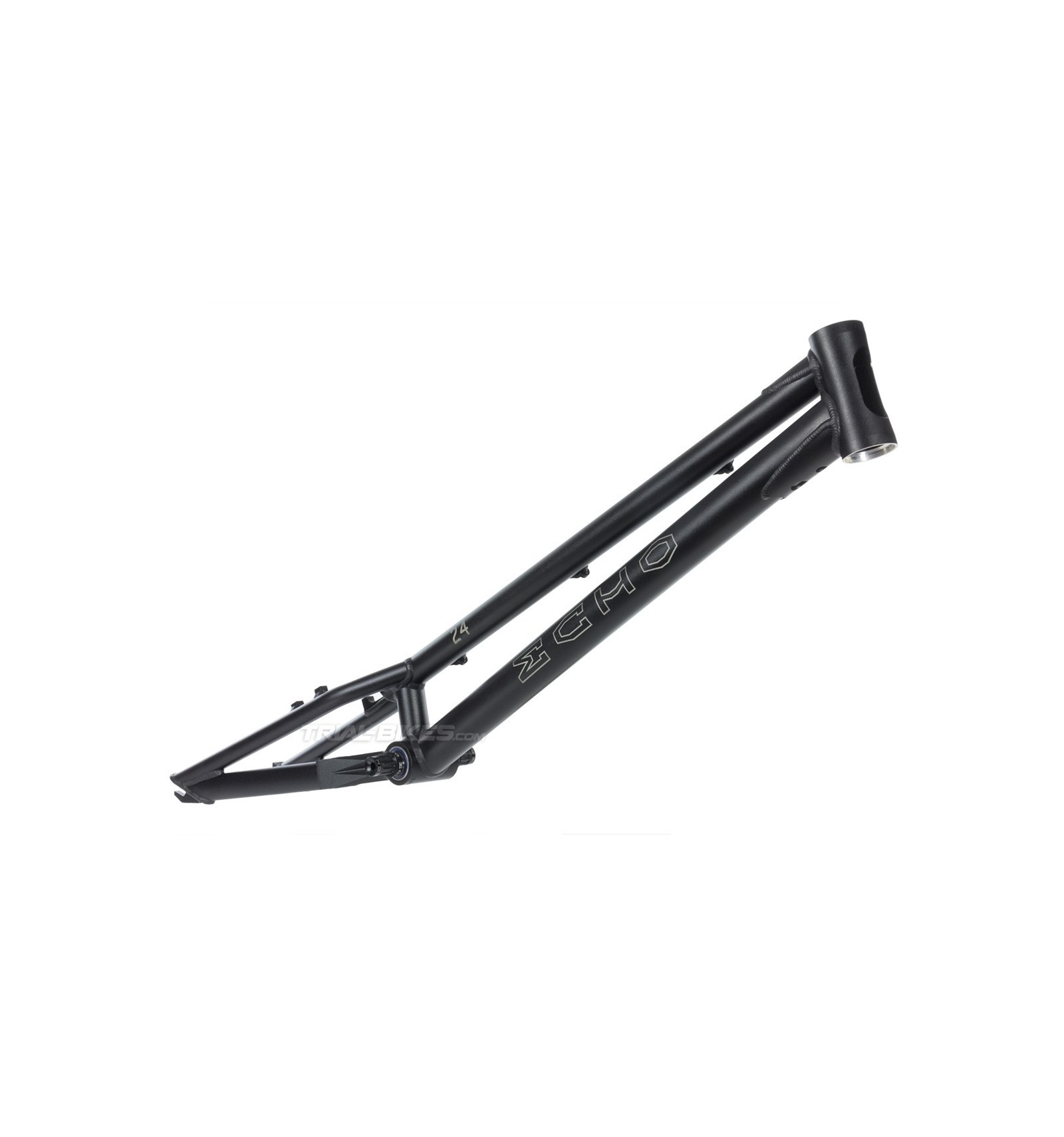

Cuadro Echo Mark IV 24'' (con eje pedalier)

Descripción y materiales
- Nuevo cuadro Echo Mark IV 24”, la cuarta actualización del modelo de más alta gama que actualmente ofrece la conocida marca asiática Echo para 24 pulgadas.
- Incorpora un nuevo diseño del tubo de dirección de 110mm, ahora para utilizar con direcciones de tipo integrado (sin cazoletas, disponible aquí), lo que permite ahorrar peso y conseguir un sistema más fiable y simple.
- Además, este cuadro utiliza un sistema de eje pedalier tipo Spanish, que emplea rodamientos a presión sin roscas, como los usados habitualmente en BMX, lo que ofrece una mayor rigidez y reduce el peso del conjunto (eje pedalier de acero Echo tipo Spanish incluido con el chasis).
- Su diseño inteligente permite mantener un peso reducido (el cuadro solo pesa 1,54Kg) con una construcción sencilla pero efectiva, con refuerzos en lugares clave.

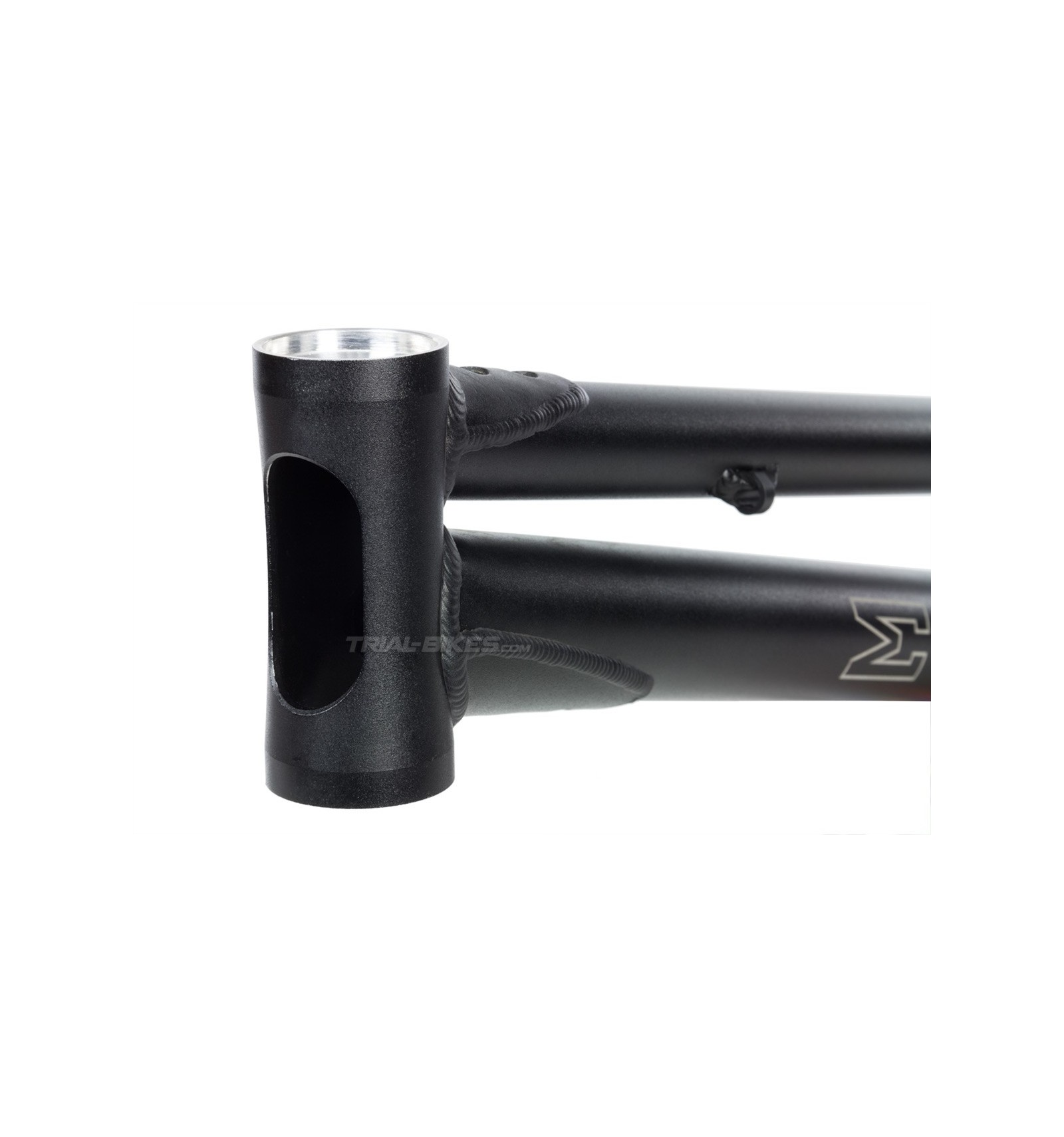

- Tubo de dirección de 110mm de longitud, con una apertura frontal mecanizada en CNC que ayuda a eliminar peso.
- Refuerzo en el extremo del tubo inferior con la unión del tubo de dirección para garantizar una máxima resistencia.

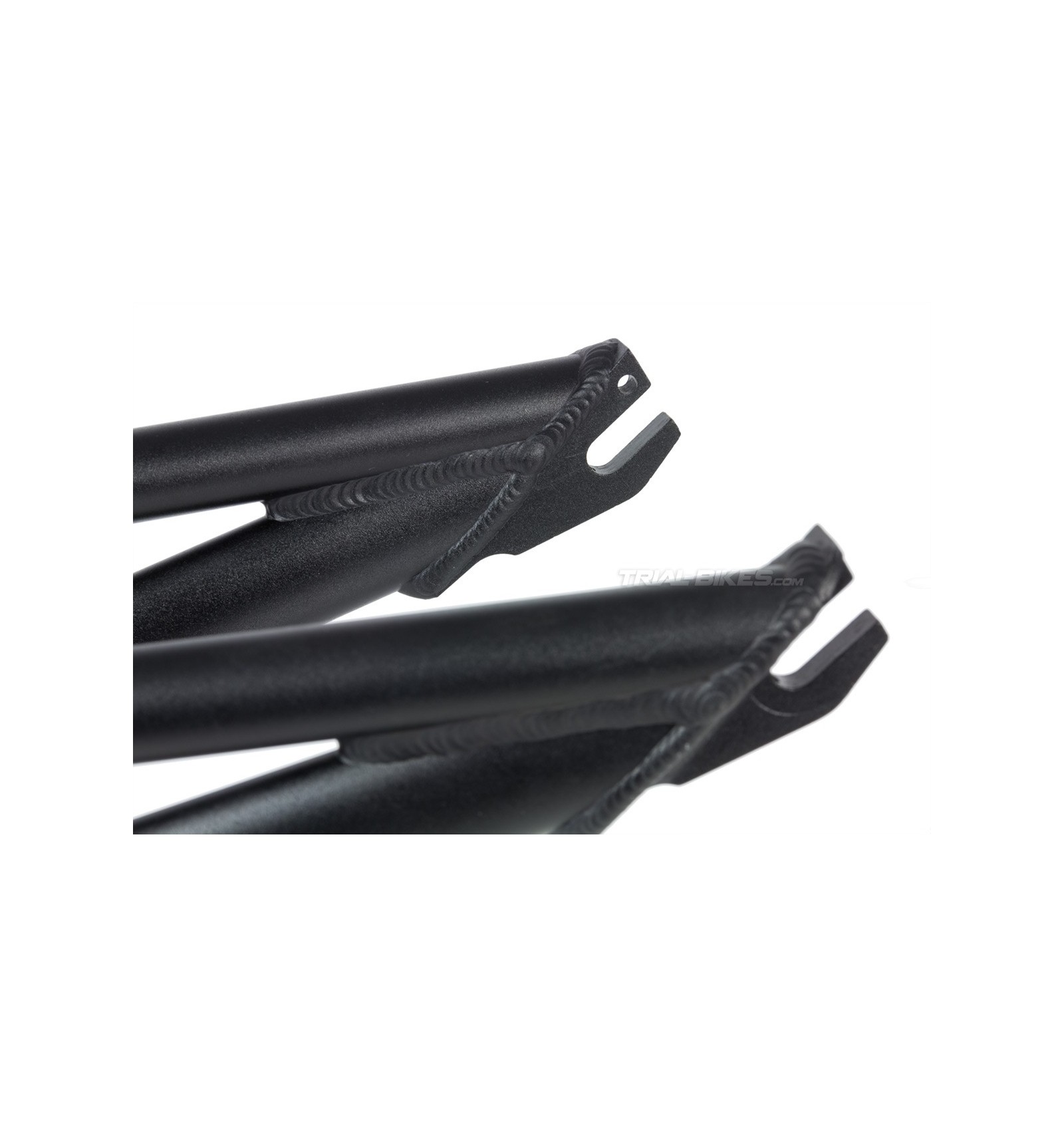

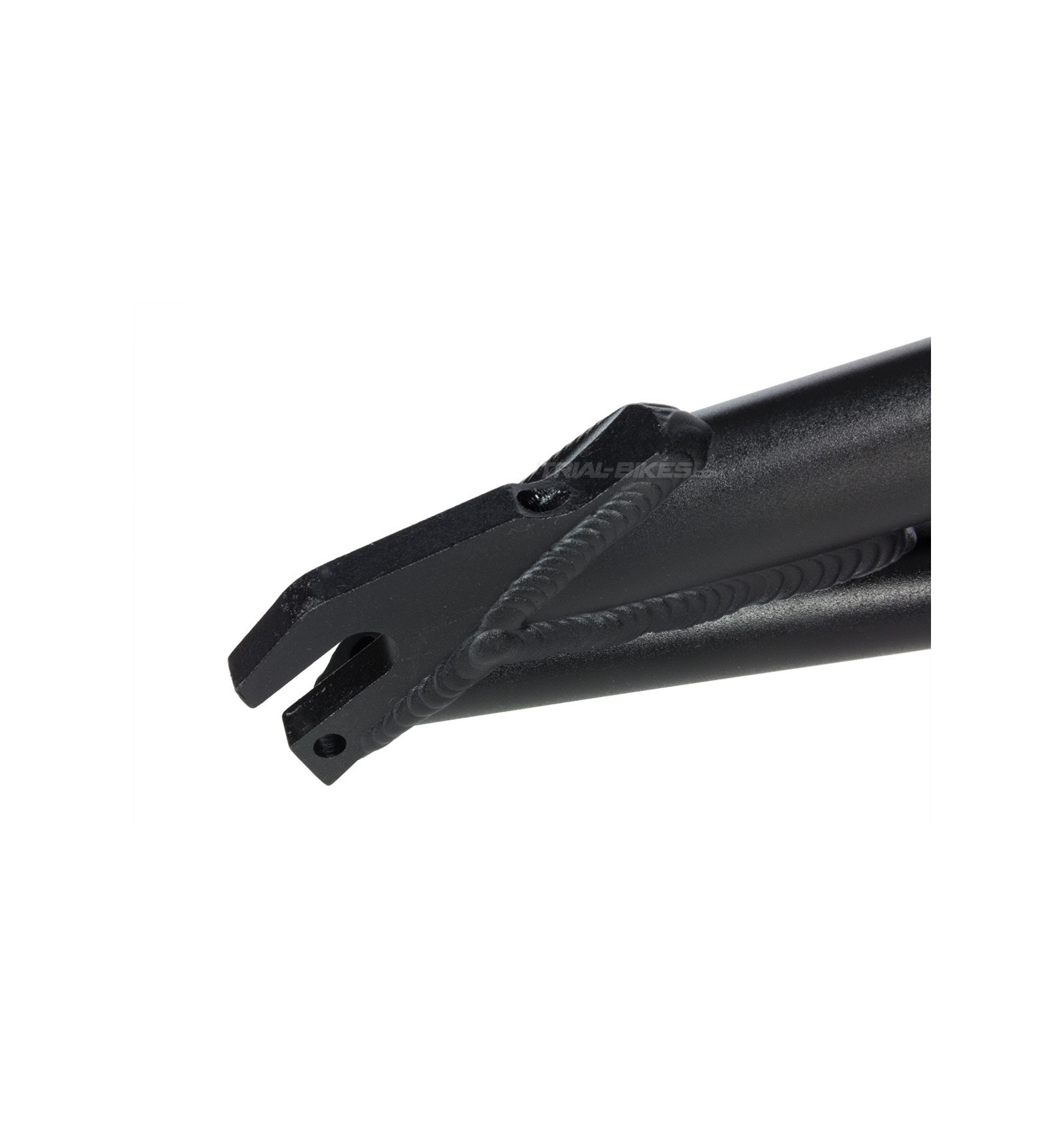

- Punteras mecanizadas en CNC y espaciadas a 135mm, diseñadas con el sistema integrado de tensión de cadena Echo.
- El cuadro incorpora soportes para frenos de llanta, espaciados a 100mm (es recomendable utilizar un gorila para el freno).

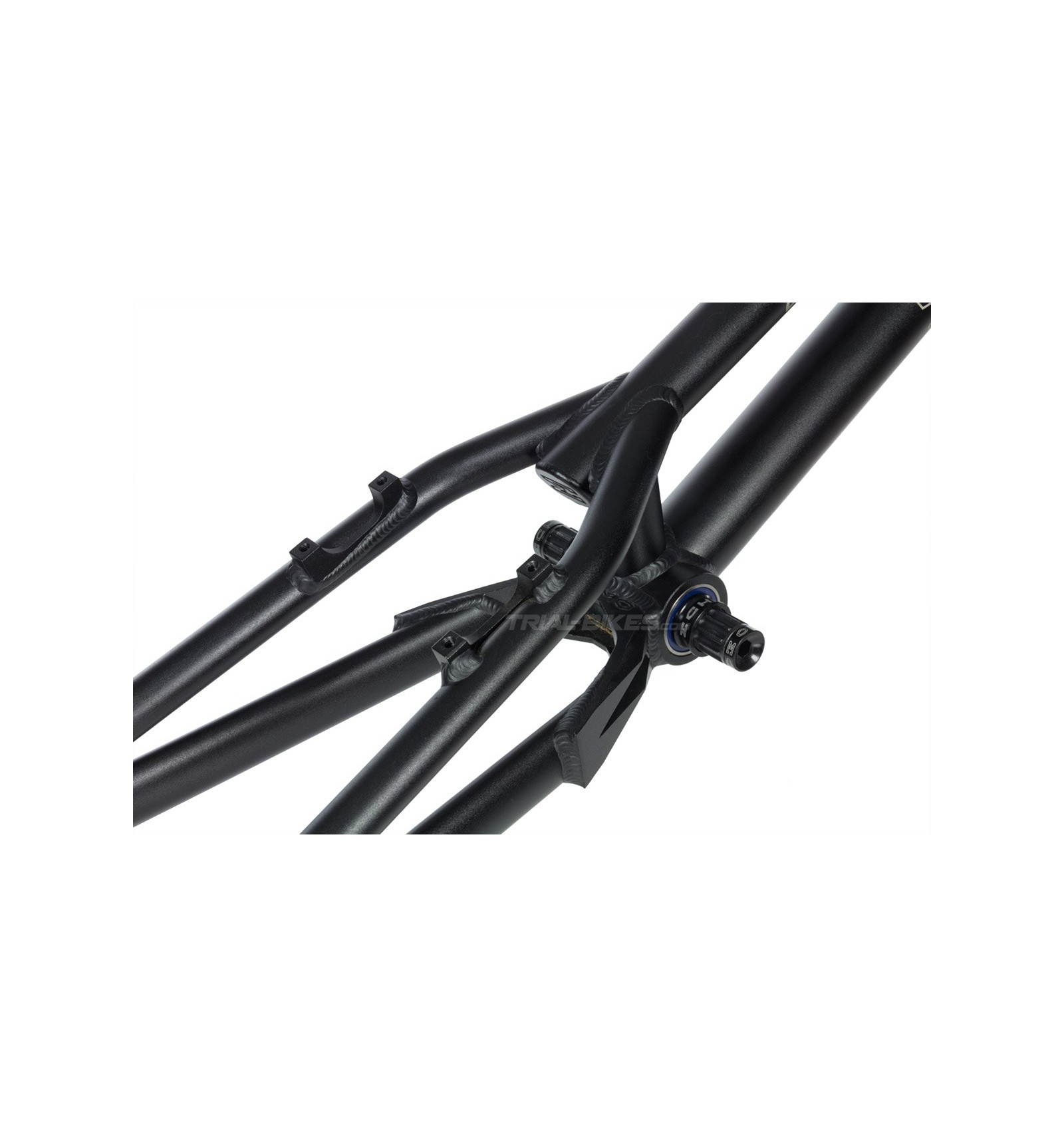

- La unión entre las vainas y la caja de pedalier se ha realizado en una sola pieza mecanizada en CNC de alta calidad.
- La tensión de la cadena se ajusta de manera integrada, con dos tornillos (M5x25mm), situados en las punteras que ajustan la posición de la rueda en el chasis, por lo que no es necesario utilizar excéntricas ni ningún otro tipo de tensor adicional.
- Nota: Debido al  sistema integrado de tensión de cadena, este cuadro ha sido diseñado para usar con el buje trasero Echo de 135mm, pudiendo utilizar también cualquier otro buje trasero, añadiendo los espaciadores correspondientes para conseguir un espaciado total de 135mm.
- Acabados de alta calidad en negro mate, con gráficos Echo en color blanco.

Geometrías
- Anchura de vainas: 135mm
- Caja de pedalier: 68mm
- Tubo de dirección: 110mm

- Distancia entre ejes: 1070mm
- Distancia pedalier/eje trasero: 360mm
- Altura de pedalier: +70mm
- Ángulo: 72º

Acabados
- Acabados de alta calidad en negro mate, con gráficos Echo en color blanco.

Peso
- 1,541kg (cuadro solo), 1,803kg (cuadro+ eje pedalier acero)

Información adicional
Este cuadro tiene una garantía de 6 meses que cubre defectos de fabricación y materiales. Los daños causados de los golpes contra los obstáculos anularán totalmente la cobertura de la garantía.

Si tienes alguna duda con la compatibilidad de sus componentes no dudes en consultarnos.
