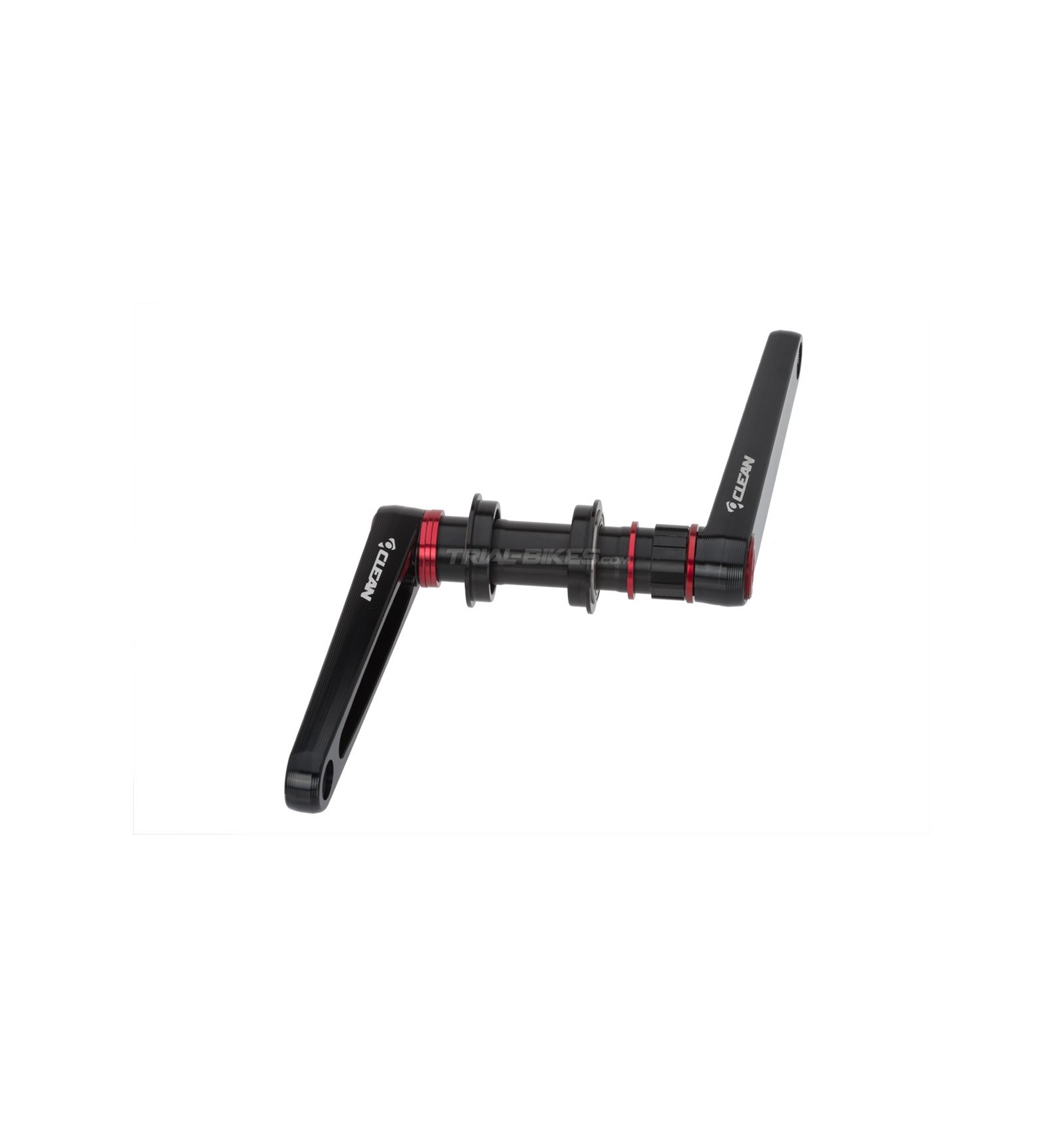

Kit Bielas + Eje pedalier Clean X2

Kit Bielas + Eje pedalier Clean X2

- Nuevo kit de bielas con eje pedalier Clean X2, como novedad en la gama de componentes de la marca española Clean para la temporada 2016.
- El sistema de instalación es del tipo PressFit BB30, lo que significa que las cazoletas del eje se insertan a presión en el tubo del pedalier del cuadro (en lugar de roscadas), para luego instalar el eje pedalier con rodamientos y sistema tipo BB30.
- El eje de pedalier está fabricado en aleación de aluminio 7075-T6 ligero, y tiene un diámetro de 30mm, con muescas tipo BB30 estándar para ambas bielas.
- Cazoletas de 46mm fabricadas en aleación de aluminio 7075-T6 de alta calidad, especialmente diseñadas para adaptarse a los nuevos cuadros Clean.
- Cada biela ha sido completamente forjada en aleación de aluminio 7075-T6 de alta calidad, con grandes rebajes en las caras internas con el fin de eliminar todo el peso innecesario.
- Ambas bielas son extraíbles e independientes del eje pedalier.
- La biela derecha tiene muescas estándar del tipo Shimano HG para el piñón, sin roscas, lo que permite extraerlo de forma mucho más sencilla que los piñones roscados tradicionales.
- Para instalar este kit, deben seguirse los siguientes pasos:
          1. Insertar las cazoletas en el tubo de pedalier del cuadro, después de haberlo engrasado previamente.
          2. Se instala el eje, aplicando grasa sobre la superficie de contacto con los rodamientos. Es importante colocarlo en su posición correcta, es decir, introduciendo el eje por la derecha, para dejar en este lado el extremo con la base para el piñón y la biela derecha.
          3. Insertar el piñón (no incluido con este kit). En caso de no utilizar un protector de tipo UCI (ring, suministrado con la versión 170mm), debe colocarse entre la biela derecha y el piñón un espaciador de 2.5mm (para el cuadro X2 20") o dos espaciadores de 2.5mm (para el cuadro X1 26"), suministrados con este kit.
          4. Se instala la biela derecha, apretando el tornillo con una llave Allen de 10mm y aplicando grasa sobre las ranuras del eje pedalier.
          5. Se repite el paso 4 para la biela izquierda, pero introduciendo entre el rodamiento y la misma 3 espaciadores de 2.5mm (para el cuadro X2 20") o 2 espaciadores de 2.5mm (para el cuadro X1 26").
- Con este sistema se consigue reducir el peso y aumentar exponencialmente la rigidez y durabilidad del conjunto pedalier-bielas.
- Disponible en versiones de 160mm, 165mm y 170mm.
- Las bielas en la versión de 160mm son rectas, mientras que las de 170mm tienen una pequeña curvatura para aumentar su rigidez.

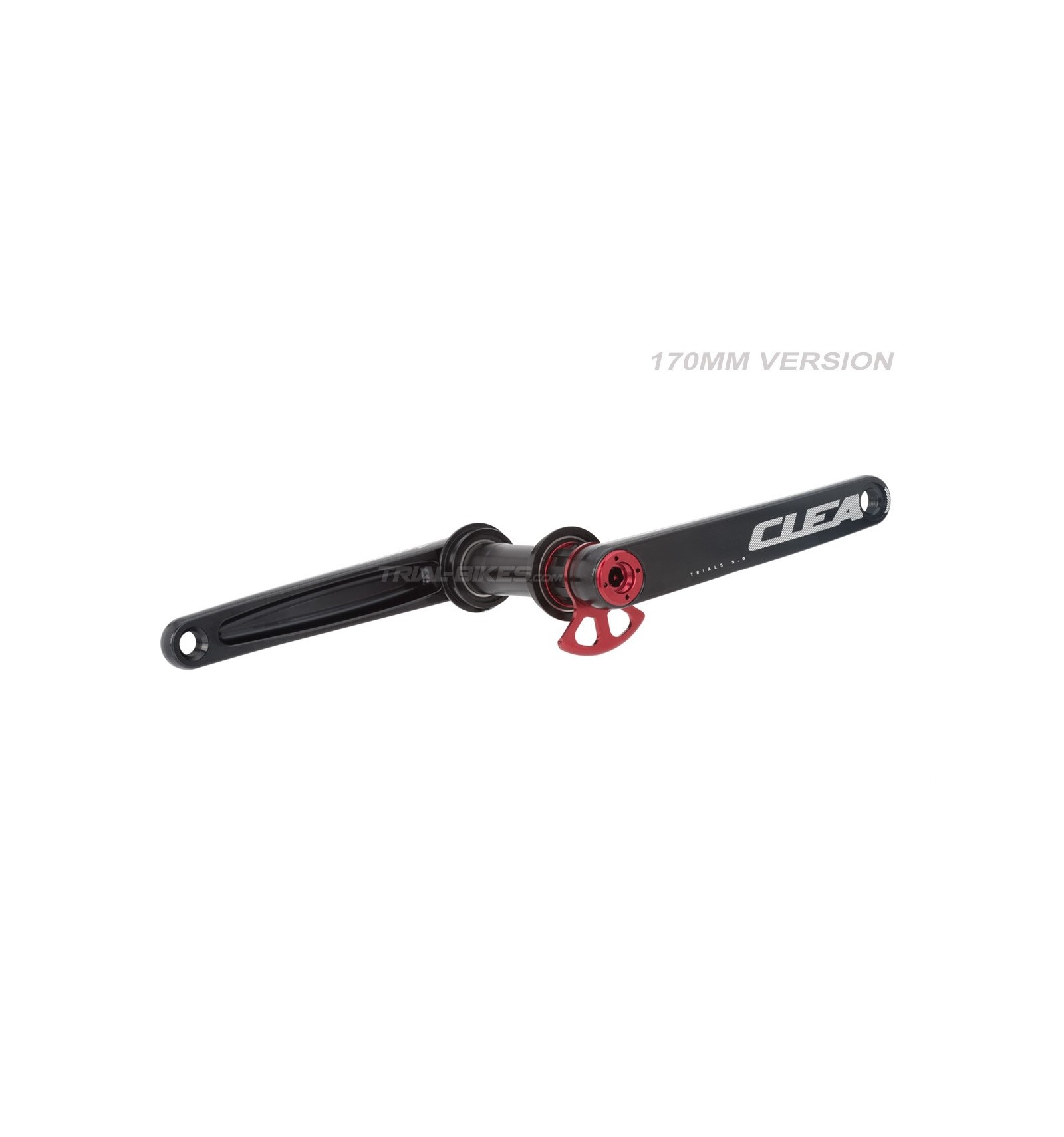

- La versión de 170mm se suministra con el protector de piñón tipo UCI Clean X2 (la versión de 160mm no lo incluye).
- No incluye el piñón libre.
- Nota. Para extraer estas bielas, no es necesario utilizar una herramienta adicional. Solo hay que utilizar la tapa de aluminio roscada incluida con el kit, siguiendo los siguientes pasos:
          1. Con el tornillo del eje apretado, insertar y apretar la tapa de aluminio roscada (utiliza una rosca a izquierdas).
          2. Con la tapa ya apretada, aflojar el tornillo del eje.
          3. Llegado el momento, este tornillo hará contacto con la tapa de aluminio, que al estar apretada en la biela, la obliga a salir poco a poco del eje, conforme se continúa aflojando el tornillo del eje. De esta forma se extraen ambas bielas sin necesidad de una herramienta extractora adicional.
- Eje en color negro, tornillos y tapas de apriete en color rojo anodizado, cazoletas y bielas anodizadas en color negro, con gráficos Clean grabados a láser en color blanco.
- Protector tipo UCI (ring) de color rojo anodizado (incluido solo en la versión 170mm).

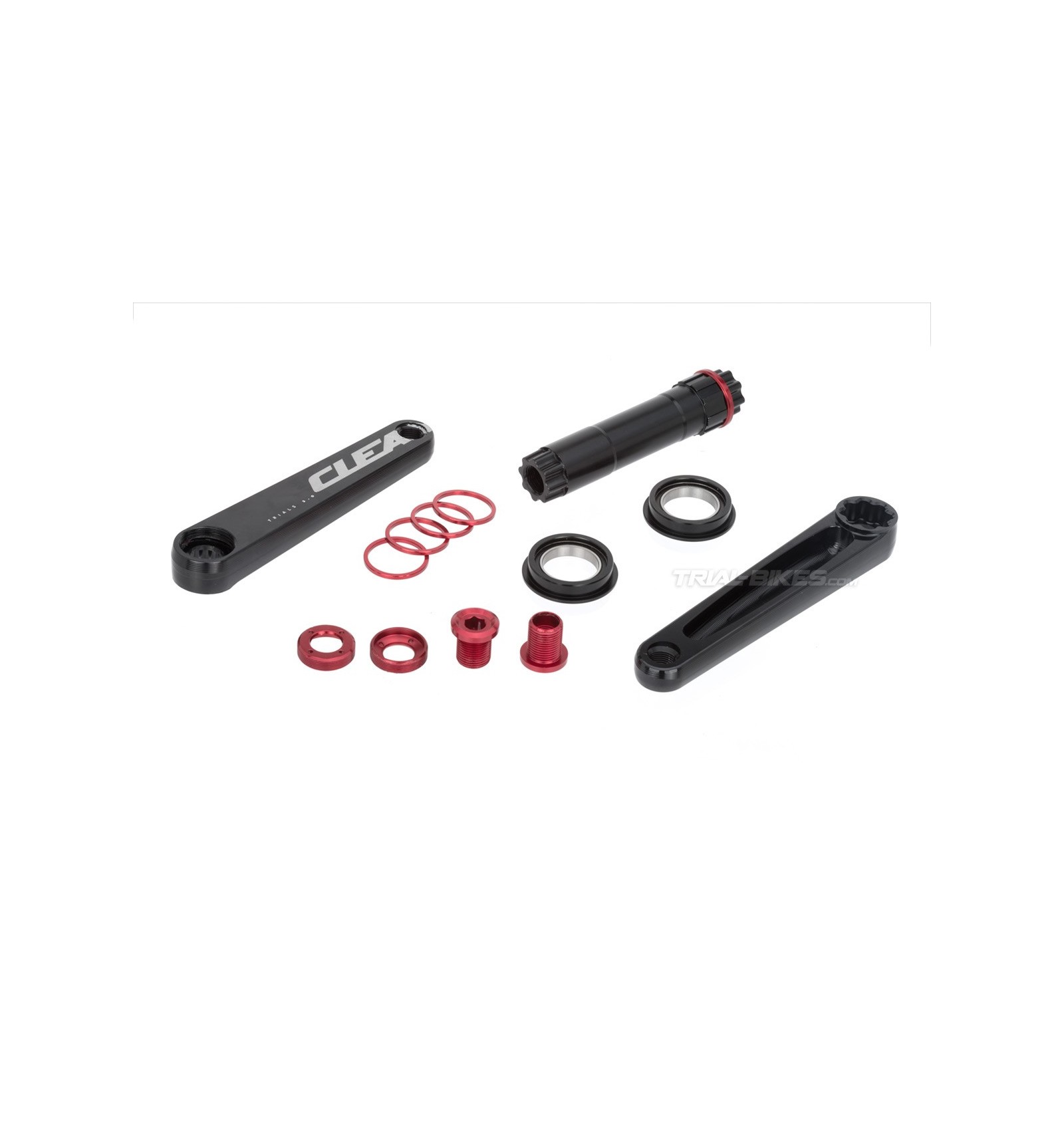

Incluye
- 1x Eje pedalier Clean
- 2x Bielas Clean X2 Cassette
- 2x Cazoletas de aluminio de 46mm de diámetro
- 2x Rodamientos NBK 6806RS de 30mm de diámetro
- 2x Tornillos eje M18x21mm
- 2x Tapas roscadas M30x8mm
- 4x Espaciadores de 2,5mm de espesor

- 1x Protector piñón tipo UCI (ring) Clean X2 (incluido solo en la versión 170mm)

Compatibilidad
- Este kit es únicamente compatible con los nuevos cuadros Clean X2, X1 26”, K1, K1.2 y algunos modelos de la marca Crewkerz..
- Compatible con aquellos piñones con sistema de montaje tipo cassette Shimano HG Standard, como los Bonz Pro Light, Clean, Crewkerz, etc.
- Ambas bielas se insertan en el eje pedalier con muescas del tipo BB30 estándar, por lo que no son compatibles bielas de otro tipo (JIS, ISIS, etc.).
- Referencia rodamientos: NBK 6806RS.

Medidas
- Disponible en versiones de 160mm, 165mm y 170mm.
- Cazoletas sin rosca, de 46mm de diámetro.
- Eje pedalier de 30mm de diámetro.
- Offset bielas: 19mm (160mm), 21mm (165mm y 170mm).

- Tornillo de apriete Allen 10mm.

Acabados

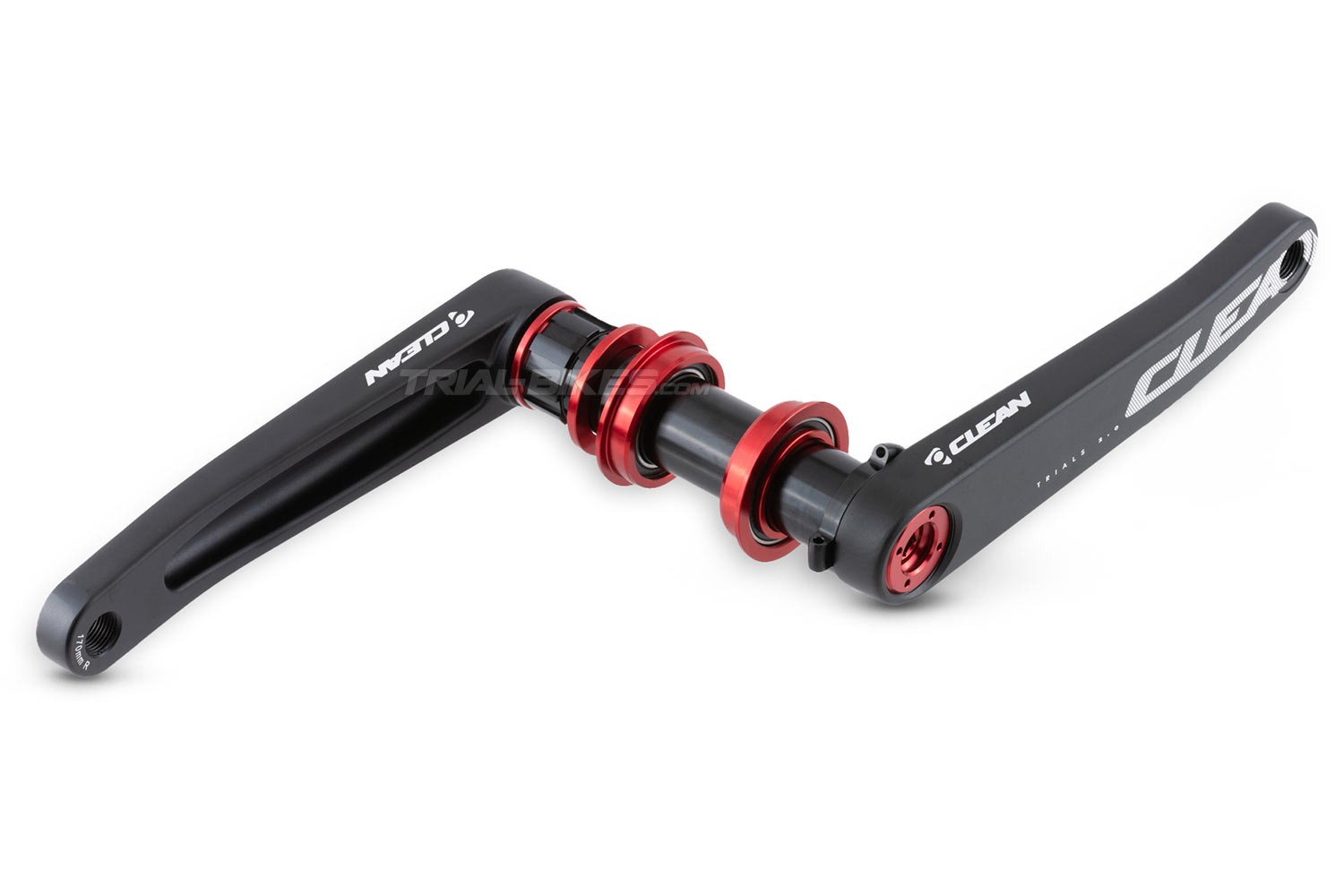

- Eje en color negro, tornillos y tapas de apriete en color rojo anodizado, cazoletas en color negro (160mm), rojo (170mm) y bielas anodizadas en color negro, con gráficos Clean grabados a láser en color blanco.
- Protector tipo UCI (ring) de color rojo anodizado (incluido solo en la versión 170mm).

Peso
- 587.42g (160mm), 595g (165mm) y 603g (170mm, incluido bashring), + 95.92g (cazoletas de Press Fit).
